Zděné svislé konstrukce


Zdění a typy zděných konstrukcí aneb jak na to, aby zeď nespadla.


Zdění

Je proces výstavby konstrukce z kusového staviva do malty.

Cihla

Cihla je stavební prvek, vyrobený formováním hlíny do pravidelných útvarů. Nejčastěji používaný tvar je kvádr s poměrem stran 4:2:1.

Cihla plná s rozměry 290 x 140 x 65 mm je základní a nepoužívanější formát, jejíž průměrná hmotnost je 4,2 až 5,0 kg. Existují však i složitější a modernější tvary. Přibližná pevnost v tlaku cihly je 20 MPa.

Únosnost zdiva je ovlivněna nejen pevností vlastních cihel, ale i pevností spojovací malty a hlavně vazbou zdiva.

Vazba zdiva

zdivo, vazba zdi, svislé zděné konstrukce, jak zdít, cihlová vazba

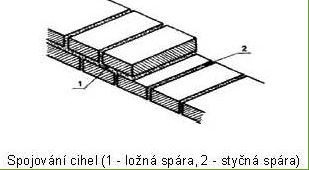

Vazba zdiva je vzájemná poloha zdících prvků. Mezery mezi jednotlivými cihlami, které se vyplňují maltou, se nazývají tzv. styčné spáry a jsou široké asi 10 mm.

Vrstva malty spojující vzájemně jednotlivé vrstvy cihel tvoří tzv. ložnou spáru, která je rovněž tlustá asi 10 mm.

Správná vazba cihel - zásady

1) Všechny styčné spáry v každé vrstvě musí být cihlou v horní vrstvě překryty min. o ¼ délky cihly.

2) Ložné spíry musí být vždy kolmé k tlaku.

3) Ve zdivu se má použít co nejvíce celých cihel. Při ukončení stěny, připojení, křížení apod. se používají i části cihel jako tříčtvrtky, půlky, výjimečně čtvrtky.

Základní typy vazeb

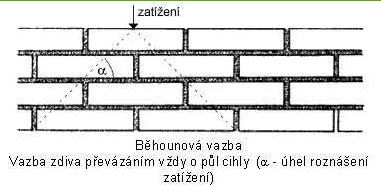

Běhounová vazba

Běhounová vazba, zdivo, vazba zdi, svislé zděné konstrukce, jak zdít, cihlová vazba

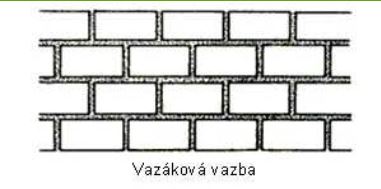

Vazáková vazba

Vazáková vazba, zdivo, vazba zdi, svislé zděné konstrukce, jak zdít, cihlová vazba

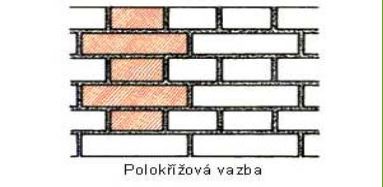

Polokřížová vazba

Polokřížová vazba, zdivo, vazba zdi, svislé zděné konstrukce, jak zdít, cihlová vazba

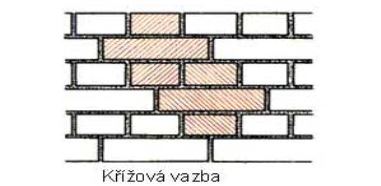

Křížová vazba

Křížová vazba, zdivo, vazba zdi, svislé zděné konstrukce, jak zdít, cihlová vazba

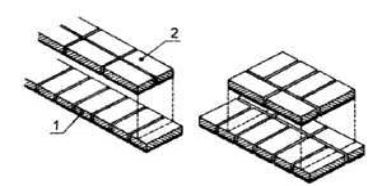

Vazba zdi tloušťky 300 a 450 mm

Křížová vazba, zdivo, vazba zdi, svislé zděné konstrukce, jak zdít, cihlová vazba

(1 – vazáková vrstva, 2 - běhounová vazba)
